海底觀測網系統是由岸站系統和水下接駁系統組成，其中水下接駁系統包含主干海纜、主節點、次節點、科學儀器、分支器等，為水下觀、探測裝備/設備提供長時間、不間斷的電源供應，以及通信信道保障。該系統解決了深海、極端環境下高分辨率和實時獲取海洋觀測數據的技術難題，可以深入到海洋內部觀測和認識海洋，實現海底到海面全方面、長期、連續、綜合、實時、原位觀測，能夠為海上石油天然氣開發、海洋科學研究以及其它海洋應用提供科學數據支撐。

海底供電系統是海底觀測網長期正常運行的保障，電能從岸基站通過海底電纜輸送到海底，輸送電纜有一根主電纜與海底接駁盒相連。

在海底遠距離傳輸電能，一般采用單級負壓直流輸電方式，輸送電壓一般在千伏量級甚至更高，有利于減少電能的損耗，本次測試的海底探測網主節點采用單極供電方式給水下主接駁盒輸送-10KV高壓，通過海水大地為介質形成整個回路，再通過節點之間負高壓轉化輸出不同電壓，保障海底供電系統的正常運行。數據表明，海蘭信設計的輸電系統在可滿功率工作的輸入電壓范圍、電源輸出紋波、端口滿載、空載負載調整率等關鍵試驗指標上，大幅超出試驗大綱的要求。

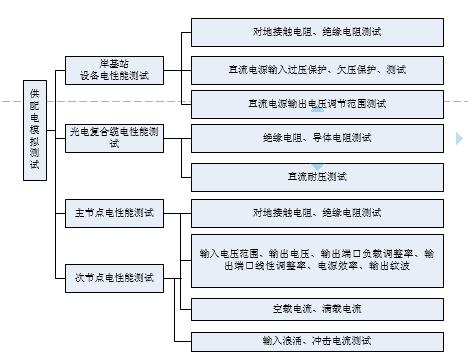

（ 供配電模擬測試）

同時，試驗期間對主次節點各端口進行了短路、開路、過流等系統安全遭受故障時的模擬試驗，并測試了系統的故障隔離響應速度。試驗結果充分體現了公司的海底探測網產品高響應、安全可靠的輸電系統設計。

在實際海域，環境相對復雜，岸站和主節點之間布線距離可能超出100KM，距離較長，為了更好地貼合實際作業情況，演示中模擬了100KM的距離測試，通過七天不間斷運行測試，通訊鏈路誤碼率完全達到標準要求。此外，我們在岸站到主節點未調整色散補償、增大發光功率的條件下，通過了120KM跨距測試，主節點到次節點的跨距也滿足了50KM的網絡實驗，充分驗證了海底觀測網系統具有出色的通訊鏈路可靠性。

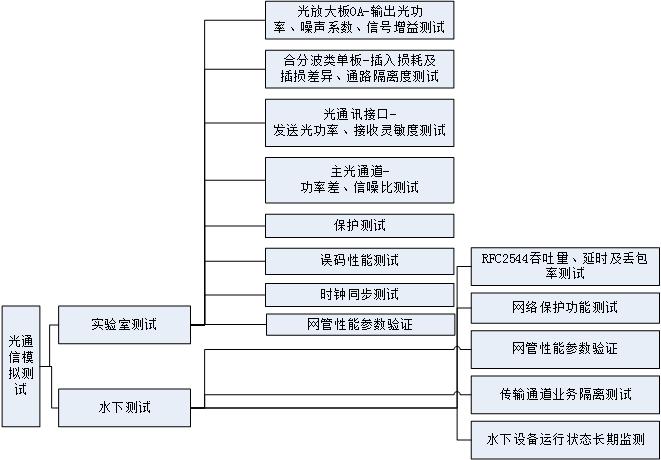

（光通信模擬測試）

在網絡質量和系統可靠性測試中，分別進行了持續7天不間斷單網、環網兩種方式的故障試驗，數據顯示，在系統網絡傳輸質量不受影響的情況下，連續測試周期內網絡任意數據流丟包率、數據吞吐量及丟包測試均符合測試大綱的要求。

海底觀測網系統對溫度、壓力、濕度、電流、電壓、短路、接地故障等具有檢測功能，可以實現負載的電能通斷和過流、短路保護功能。項目組進行了數據采集傳輸和控制測試，即當某一檢測數據出現異常時候，系統將及時切斷輸出，以保護后端科學儀器。

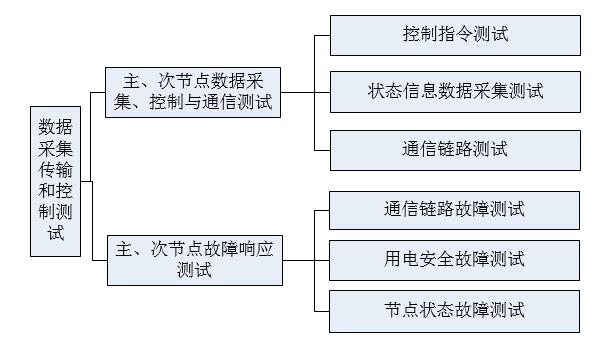

（數據采集傳輸和控制測試）

測試結果顯示,海底觀測網系統的主次節點的短路保護響應時間＜10us，最大限度保障系統接口失效時，能夠快速將故障點從系統中自動摘除，對系統中其他子系統和搭載的儀器不造成影響，能夠有效提升海底觀測網系統的穩定可靠性。

目前，海蘭信已成功實現海底接駁盒、儀器平臺、科學儀器接口模塊等海底觀測網設備的國產化研制，這次演示測試進一步驗證了海蘭信接駁盒產品系統設計可靠性，系統的供電電壓和供電功率、網絡帶寬和網絡可靠性達到國際先進水平。下一步將根據技術中心的計劃繼續完成真實海洋環境布放和長期可靠性驗證測試。
